FDDケーブルの接続
ケーブルの赤い線側を1番ピン側にして接続
1番ピン表示は、コネクタ周りにPin1などと記載されています
↓

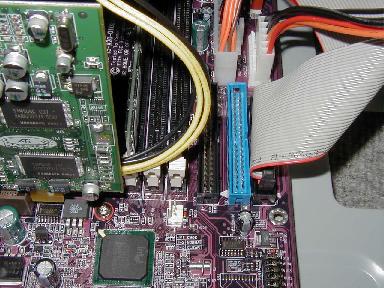

フラットケーブルの接続
ケーブルの赤い線側を1番ピン側にして接続
1番ピン表示は、コネクタ周りにPin1などと記載されています
各コネクタ・ケーブルの取り付け
電源コネクタの接続
各コネクタは逆差し出来ないようになっています
←
→
↓
↓
コネクタの接続
←

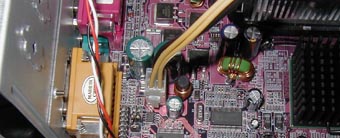

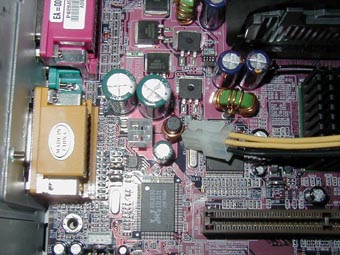

ATX12V電源
AUX電源
ATX電源
線がひねってある
↓
FDD側
マザ−ボ−ド側
↑ ↑ ↑
| | FDDコネクタ
| プライマリ
セカンダリ
