DVD-ROM/FDD/HDDの取り付け
フロントパネルをはずし使用する数だけ金属パネルを取り除く
DVD-ROM/CD-RWドライブ
を設置する5インチベイの
カバー及びFDDドライブを
設置する3.5インチベイの
カバーを内側から押して
とりはずします
↓

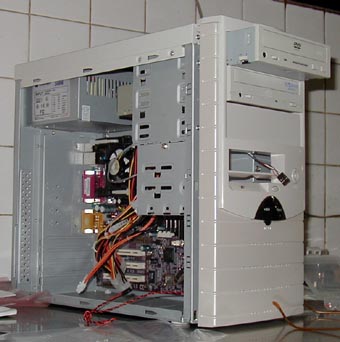

5インチベイに、各ドライブを前から挿入して装着
装着位置はPCの顔になるので好みで
←
ミリネジで固定
↓
FDDを3.5インチベイに写真のように挿入
HDDを3.5インチベイに挿入
↓
FDDはミリネジ、HDDはインチネジで固定します
→

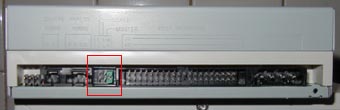

ジャンパピンでDVD-ROMをマスタに
CD-RWをスレーブの設定をします。
HDDをジャンパピンでマスタに設定をします。
→
↓
←
←
←
←
↑
ジャンパピン
←
←
FDD
接続の仕方はいろいろなパタ−ンがありますが
今回は
HDDをプライマリのマスターにケーブルは80芯ケーブル
DVD-ROMをセカンダリのマスター
CD-RWをセカンダリのスレ−ブにケーブルは40芯でも80芯どちらでも可
HDDを3.5インチベイに写真のように挿入
