マザ−ボ−ドの取り付け
↓
←

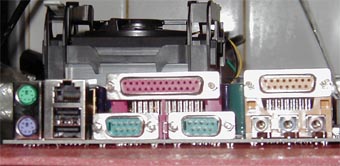

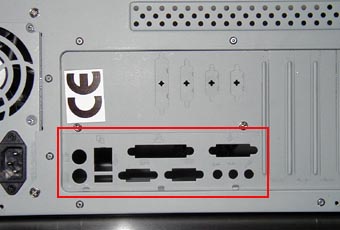

マザーボード背面のコネクタの位置形状を確認して、ケースバックパネルの仮フタを取り外す
トップページへもどる

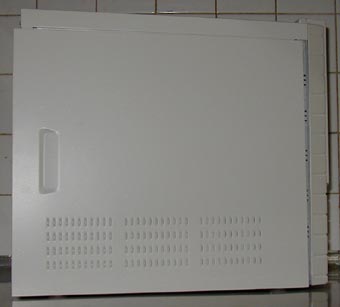

このネジを回して、両サイドのカバ−を外す (手で回せるものが多い)
↓

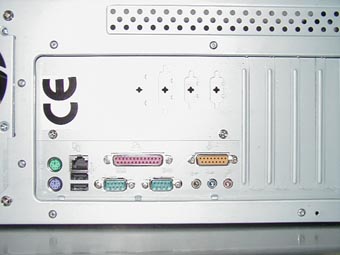

背面のコネクタがバックパネルに収まるようにする

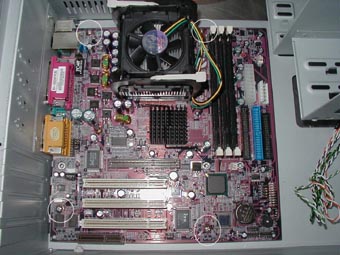

マザ−ボ−ドに開いている穴と
対応するようスペ−サ−を取りつける
対応していない箇所にはスペ−サ−を
取り付けないようにして下さい
ショ−トの原因になります
↓
→
→
ビス留めをする
↓
←
↓
↓
↓
スペ−サ−
