2003/05/06
CD-ROM/FDD/HDDの取り付け

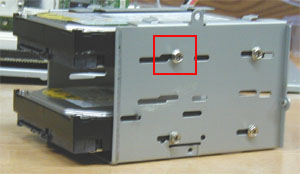

HDDを取り付けるため、3.5インチ シャドウベイをネジを
外し手前に引き出して外します
取り外した3.5インチ シャドウベイにHDDを挿入し
インチネジで固定します

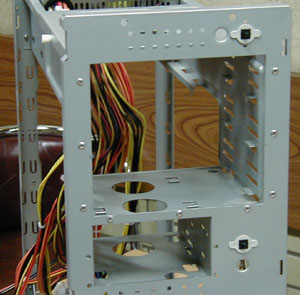

フロントパネルをはずし使用する数だけ金属パネルを
取り除きます
FDDを３．５インチベイに挿入し、ミリネジで固定します
CD-ROMなどを５インチベイに挿入し、ミリネジで固定します
接続の仕方はいろいろなパタ−ンがありますが
今回は
DVD-ROMをプライマリのマスター
DVD-RWをプライマリのスレ−ブ
CD-ROMをセカンダリのマスター
に４０芯ケーブルで接続しますので

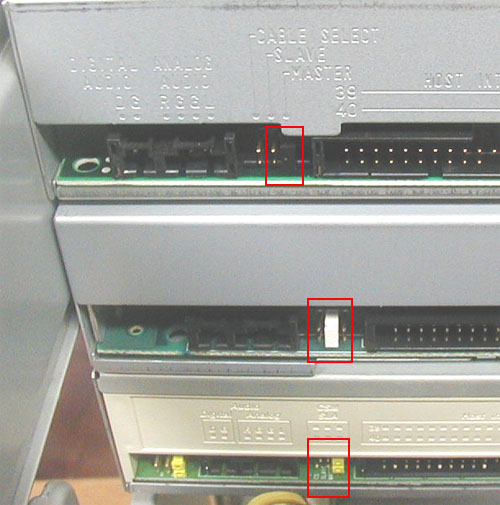

ジャンパピンで各ドライブをマスタ・スレーブの
設定をします
マスター
マスター
スレーブ

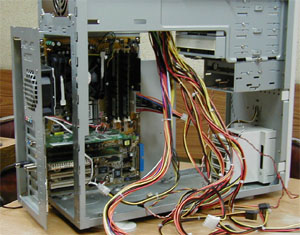

マザーボードなどを取り付けたマザ−ボ−ドベ−スを
ケースに収納します
