2003/05/04
メモリの取り付け

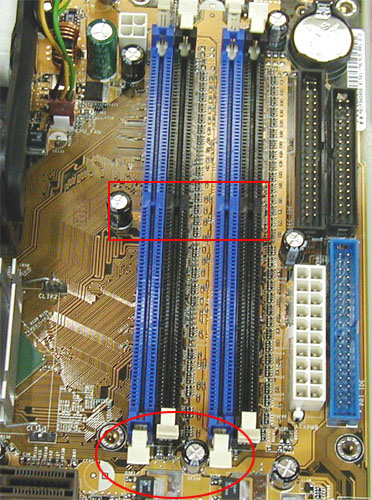

メモリ取り付けレバ−を両側とも写真
のように倒しておきます
しっかり差し込むと、倒してあったレバ−が
カチッ と音をたてて起きます

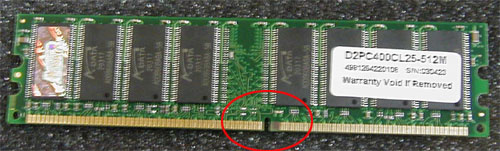

メモリは取り付ける方向が決まっています
ソケットにある出つ張りとメモリの切り欠きを合わせ
真上から押し込みます
DIMM-A1 DIMM-A2
DIMM-B1 DIMM-B2
メモリの取り付け例 |
DIMM-A1(blue) |
DIMM-A2(black) |
DIMM-B1(blue) |
DIMM-B2(black) |
Single-チャンネル |
○ |
○ |
○ |
○ |
Dual-チャンネル |
○ ○ |
○ ○ |
○ ○ ○ ○ |
P4C800 取説より |
