2003/05/08
ケ−ブルの接続
SATA用電源コネクタを接続します
コネクタは差し込む方向が決まっていますので
よく確認をして下さい
SATA用電源コネクタがない電源ユニットの場合は
変換コネクタを購入する必要があります

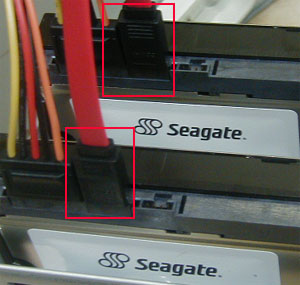

SATAケ−ブルを接続します
コネクタは差し込む方向が決まっていますので
よく確認をして下さい

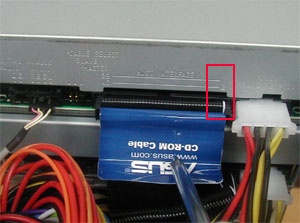

ドライブ側 フラットケーブル マザ−ボ−ド側
赤い線や青い線が入っている方が１番ピン側
フラットケ−ブルを赤い線側と1番ピン側を
合わせて差し込みます
1番ピン側
電源コネクタを接続します

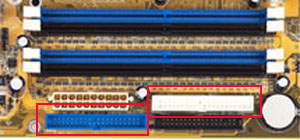

プライマリ（青色） セカンダリ（白色）に
フラットケ−ブルを赤い線側と1番ピン側を
合わせて差し込みます
1番ピン側
1番ピン側

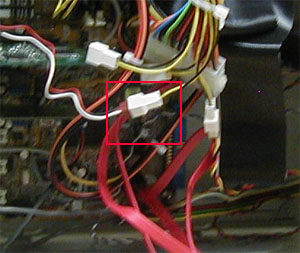

ケ−スファンの電源コネクタを接続します
マザ−ボ−ド上のファンコネクタではなく
直接電源から接続しました

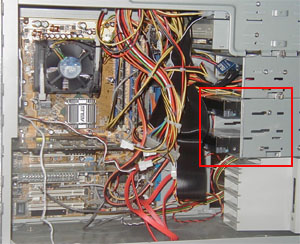

HDDをとりつけた3.5インチ シャドウベイを
PCケースに装着します
完成しました
