ケ−ブルの接続
TVチューナーのAUDIO OUTにオーディオケーブルを
接続します
接続していないと、TVを視聴した時、音声が鳴りません

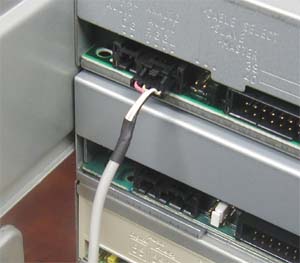

DVD-ROM等と専用のケーブルで接続します
(オーディオケーブル)
接続していないと、DVD-ROMで音楽CDを再生した時
音楽が再生出来ません。

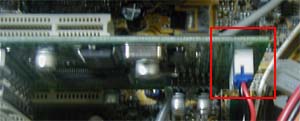

サウンドはオンボ−ドを使用しますので

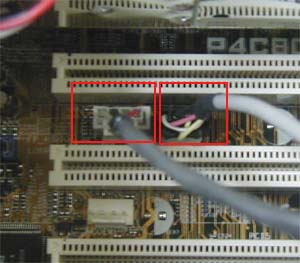

左のAUXコネクタにTVチューナーからのオーディオケーブルを
接続します
右のCDコネクタにDVD-ROM等からのオーディオケーブルを
接続します
ケースのフロントパネルから出ているコネクタ
POWER SW |
電源スイッチ |
HDD LED |
HDDにアクセス中に点灯するLED |
POWER LED |
パワーオン時に点灯するLED |
RESET SW |
リセットスイッチ用 |
SPEAKER |
ケースのビープ音発生用スピーカー |

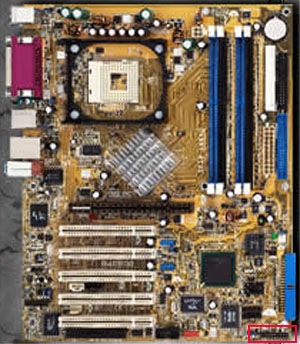

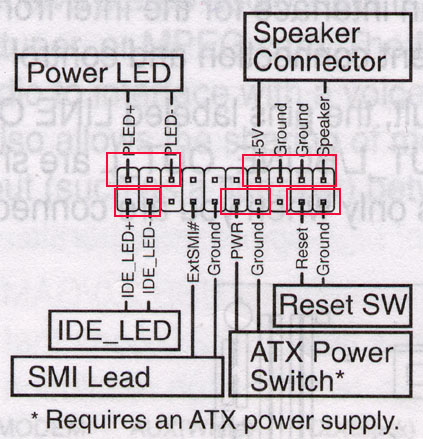

フロントパネルヘッダーピンに各コネクタを接続します
IDE LEDやPOWER LEDは極性があります
極性を間違えると、LEDが点灯しません
(基本的に色のついた線が+で
黒色、白色の線は−です
RAIDを構築しますので

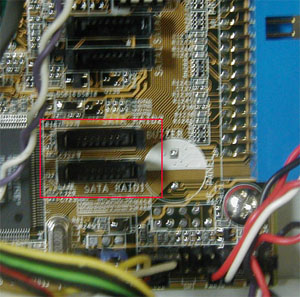

SATA_RAID1 SATA_RAID2 にシリアルケ−ブルを
それぞれ接続します
コネクタは差し込む方向が決まっていますので
よく確認をして下さい
HDDをIDE接続される場合は、ASUS P4T(850)で
詳しく説明していますので、そちらを参照して下さい
