メモリの取り付け
1 ソケット番号の若い方から取り付け
2 RIMMの場合RIMMを差し込まないソケットにはC-RIMMを取り付ける
3 850チップセットの場合メモリバンド幅が2倍のため、メモリバスが2チャンネルになっている
4 2チャンネルは同じモジュ−ル構成
↑
↑
RIMM
C-RIMM
メモリチップが載ってない
Channel B
Channel A
→
→
←
←
←
←
RIMM B2
RIMM B1
RIMM A2
RIMM A1

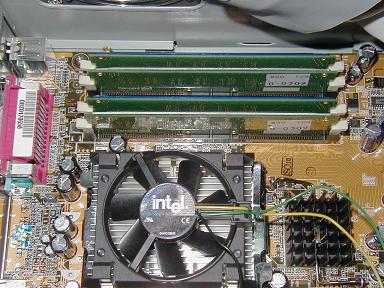

メモリの取り付け例
↓
←
RIMMの装着
←

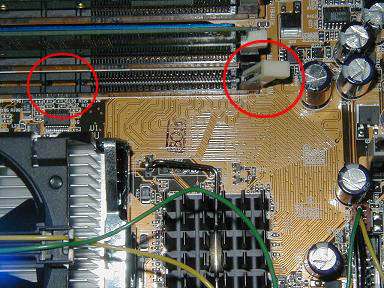

1 このレバ−を両側とも写真のように倒しておく

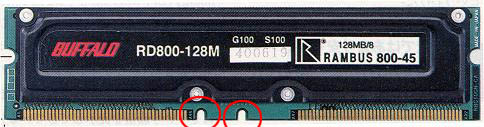

2 上の写真の切ぬきと
下写真のノッチをあわせる
↑
↓
↓
組み合わせた写真
→
真上から差し込む
(少し力を入れる)
↓
しっかり差し込むと、倒してあったレバ−が
カチッ と音をたてて起きます
(RIMM/C-RIMM 4本全て装着します)
