CPUの取り付け
↑
↑
Socket423の▼を確認
Pentium4の金色の▼を確認
→
→
Socket423の横にあるレバーをずらして
上まで完全に引き上げ
Pentium4の金色の▼とSocket423の▼
を合わせてソケットに装着、装着したら
レバーを下ろしロックしてください
レバーー
↓
←
ヒートシンク取り付け
CPUの上にヒートシンクを
置く(付属のグリスをCPU
の上にぬりつける)

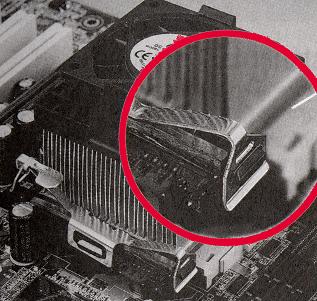

固定金具の中央をヒートシンク
サポートの横にあるツメに引っ掛ける
←
金具の片方を引っ掛ける
↓
金具のもう片方も引っ掛ける
→
←

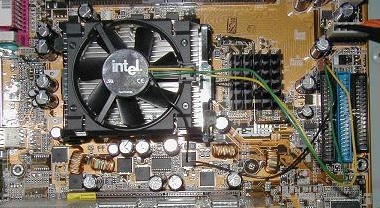

CPUファンコネクタ
ヒートシンク電源コネクタを
CPUファンコネクタに接続
(逆差しは出来ない作りに
なっています)
↑
ヒートシンク電源コネクタ
↓
