マザ−ボ−ドの取り付け
P4Tでは付属品のベ−スボ−ドと ヒ−トシンクサポ−トを取り付る必要があります。
↑
↑
ラバ−パッド
ベ−スボ−ド
→

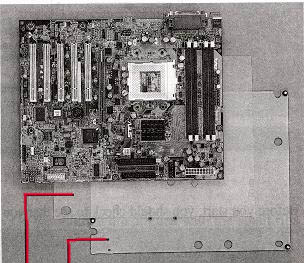

組み合わせた写真
ラバ−パッド
ベ−スボ−ド
→
↓
キャプティナットとワッシャ−
←
←
↓
→
マザ−ボ−ドの向きとスペ−サ−
(スタンドナット)の取り付け位置を確認
マザ−ボ−ドに開いている穴と
対応するようスペ−サ−を取りつける
対応していない箇所にはスペ−サ−を
取り付けないようにして下さい
ショ−トの原因になります
→
↓
←
←

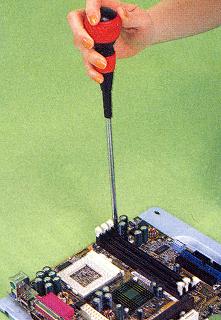

ネジ留めをする
↓
マザ−ボ−ドをマザ−ボ−ドベ−スに取り付け終了
(写真はケ−スからマザ−ボ−ドベ−スを
取り外していない場合)
→
ヒ−トシンクサポ−トの取り付け
ヒ−トシンクサポ−ト
↓
ヒ−トシンクサポ−トをネジ留めします
ベ−スボ−ドの取り付け
